天翔空调干货|中央空调自控系统中，什么叫点表

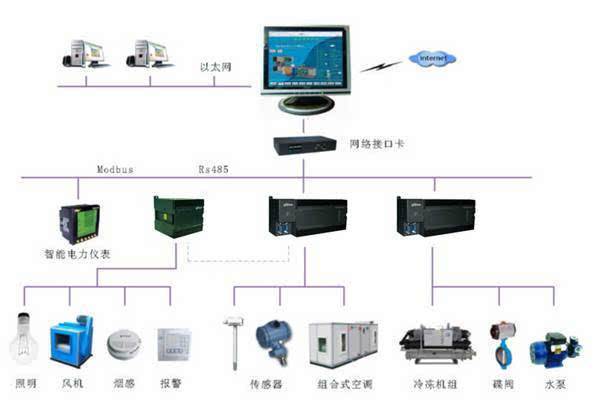

中央空调条除一些简易的控制系统外，正式的控制系统设计都应该做出点表。


点表说明：

1、横向列出了四种类型的控制变量：

DI――数字输入，例如开关状态，报警状态等一切只有0,1两种状态的变量;

AI――模拟输入，例如温度、压力等一切连续变化的参数;

DO――数字输出，用于对开关方式动作的设备的控制，例如电机的起停，蝶阀的开闭等;

AO――模拟输出，用于对连续调节的设备的控制，例如电动调节阀，变频器等，可以从全开到全关之间平滑的调节。

2、纵向列出的是控制对象：例如主机，末端设备等。

3、点表是配置控制设备的最重要依据，例如AI总计有3个，可能需要配置三个不同的传感器，如温度、湿度、压力传感器等;AO有4个，就可能需要配置四个AO类型的执行器，例如电动调节阀、电动加湿器等。同时点表还是配置DDC控制器的最重要依据，例如经过统计，有AI点3个，AO点4个，DO点6个，DI点8个，那就需要根据这四种控制变量来选择DDC控制器，要保证DDC的各类控制变量的点数都大于或等于需要的点数，例如像这个例子，就不能选择只有6个DI的DDC。即DDC本身的点数太多，造成浪费，太少，又不够用。
